J6B7Y角式节流截止阀

1产品型号：J6B7Y
2公称通径：DN25~DN100
3公称压力：PN1.6~4.5MPa
4适用介质：水、油品、天然气等介质
5适用温度：-29～120℃

客户订购咨询：15000666432

#截止阀

详细介绍

一、J6B7Y角式节流截止阀概述

沃茈阀门（上海）有限公司生产销售的J6B7Y角式节流截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。波纹管截止阀只适用于全开和全关，不允许作调节和节流。

二、J6B7Y角式节流截止阀结构特点

1.构造较简单，便于制造和维修，成本低；

2.调节精度不高，不能作调节使用；

3.密封面易冲蚀，不能作切断介质用；密封性较差；

三、J6B7Y角式节流截止阀

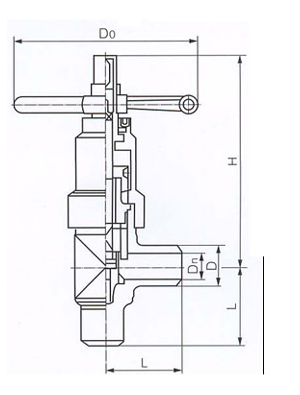

四、J6B7Y角式节流截止阀外形及连接尺寸

pn(mpa)	dn(mm)	l	h	dn	d	d0
16 20	25	108	310	23	42	200
	32	1 14	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	3 95	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	57 5	135	192	550
25 35 45	25	108	310	23	42	200
	32	114	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	395	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	575	135	192	550
